Máy khoan lõi thủy lực dưới lòng đất với HQ300m, NQ400m, BQ 500m V1

Large.img.alt
Large.img.alt

Hình ảnh lớn :  Máy khoan lõi thủy lực dưới lòng đất với HQ300m, NQ400m, BQ 500m V1

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Sinotechdrill
Chứng nhận: CCC, ISO
Số mô hình: UD400
Thanh toán:
Số lượng đặt hàng tối thiểu: Một tập hợp
Giá bán: Negotiation
chi tiết đóng gói: Gói khỏa thân
Thời gian giao hàng: 20 ngày sau khi thanh toán nâng cao
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 20 PC mỗi tháng
Chi tiết sản phẩm
Tên: Máy khoan rút lõi ngầm Độ khoan góc: 0-360 °
Độ sâu khoan: HQ 300m, NQ 400m, BQ 500m Phương pháp cốt lõi: Ống doubel có dây hoặc ống đơn
Chiều dài thanh: 1,5 hoặc 3m tốc độ khoan: 50m mỗi ca
Điểm nổi bật:

atlas copco drill rigs

,

underground drilling equipment

Máy khoan lõi thủy lực ngầm với HQ 300m, NQ 400m, BQ 500m



Giới thiệu



Sinotechdrill UD400 là một giàn khoan nhỏ gọn và mạnh mẽ, phù hợp cho cả khoan ngầm và bề mặt.Nó có thể được lắp với khung cấp liệu dài hoặc ngắn và đường dây, lý tưởng cho việc khoan đường dây thông thường và đường dây.Sử dụng các công cụ ITH cỡ B, giàn khoan có thể khoan sâu tới 500 mét.Thiết kế mô-đun nhỏ gọn đảm bảo vận chuyển cũng như vị trí dễ dàng.

Đặc trưng
1. Bơm dầu dẫn động động cơ quay, các thành phần thủy lực thương hiệu hàng đầu.
2. Hệ thống máy quay, cấp liệu, bơm và kẹp dựa vào truyền động chất lỏng;giúp công việc khoan của bạn trơn tru hơn bất kỳ đối thủ cạnh tranh nào.
3. Tốc độ khoan nhanh, có thể khoan lỗ từ mọi góc độ trong đường hầm làm việc theo cột, khả năng ứng dụng tốt nhất.
4. Với hướng dẫn chữ V, các sản phẩm cung cấp độ đồng tâm cao nhất về trục chính.
5. Dễ dàng bảo trì, sửa chữa, tháo rời, lắp đặt và di chuyển.
Máy khoan lõi thủy lực dưới lòng đất với HQ300m, NQ400m, BQ 500m V1 0

Các thông số kỹ thuật

Chiều sâu khoan (m) Đường kính khoan. (Mm) Đường kính thanh (mm)
300 95 89
400 75 71
500 59 55,5
Đặc điểm kỹ thuật chính:
Tốc độ quay trục chính ≥1200 vòng / phút
Mô-men xoắn 400 vòng / phútm2. 6: 1≥600Nm
Lực đẩy dọc trục > 42kN
Lực kéo dọc trục > 54kN
Áp suất làm việc của hệ thống thủy lực Tối đa 25Mpa
Góc khoan bằng 0 ° -360 °
Cân nặng 1600kg

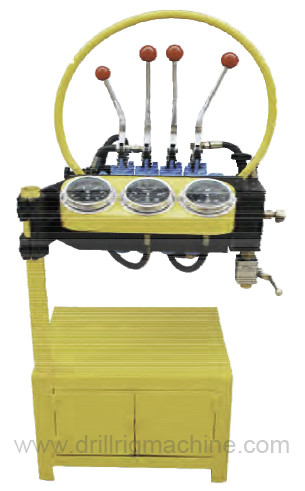

Bảng điều khiển
Phương pháp điều khiển đơn giản và dễ vận hành, vận hành thanh, công nhân chỉ cần đặt hoặc kéo thanh, và tất cả công việc có thể được thực hiện.
Nó có thể tự động cho ăn, lực lượng cho ăn và tốc độ làm việc dễ dàng kiểm soát.
Các thao tác sử dụng mâm cặp và giá đỡ thanh truyền là những thao tác đồng bộ.
Người vận hành có thể dễ dàng sửa chữa hoặc dỡ thanh mà không cần cờ lê.
Bảng thiết bị hiển thị các giá trị áp suất nguồn cấp, áp suất hệ thống và áp suất nước xả.
Tăng hiệu quả công việc lên rất nhiều.
Máy khoan lõi thủy lực dưới lòng đất với HQ300m, NQ400m, BQ 500m V1 1

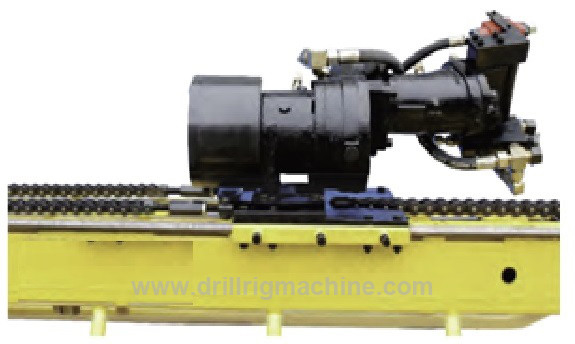

Đơn vị quay
Đường kính trong của trục xoay bộ phận quay là 58mm.mâm cặp thủy lực với các hàm có thể hoán đổi cho nhau cho phép thích ứng nhanh chóng với các thanh có kích thước khác nhau.Tốc độ trục chính tự động điều chỉnh bằng động cơ thủy lực.Nó có thể đạt tốc độ quay thấp và mô-men xoắn cao khi sử dụng hộp số có tỷ số truyền 1: 2,5.
Máy khoan lõi thủy lực dưới lòng đất với HQ300m, NQ400m, BQ 500m V1 2

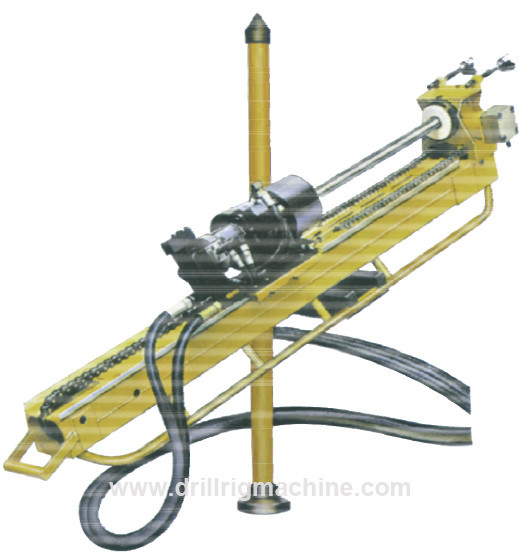

Cơ thể chính
Phần thân chính bao gồm khung cấp liệu, bộ phận quay, giá đỡ thanh truyền, cột và xi lanh.Tạo điều kiện để lắp ráp hoặc xé nhỏ.Nó có thể khoan lỗ từ 0 ° -360 ° trong đường hầm làm việc theo cột.
Máy khoan lõi thủy lực dưới lòng đất với HQ300m, NQ400m, BQ 500m V1 3

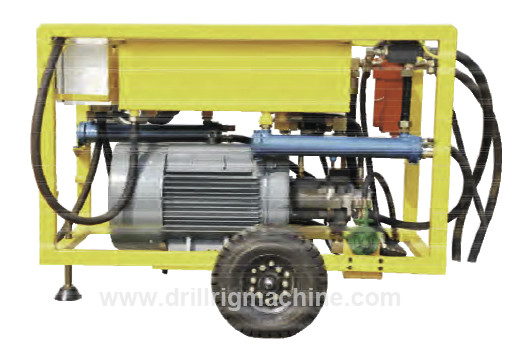

Bộ nguồn
Bộ nguồn được lắp trên khung lắp dễ dàng di chuyển, có thể chừa khoảng cách với thân chính khi máy làm việc.
Bộ nguồn có động cơ điện công suất cao, máy bơm thủy lực đôi (Cái chính để phục vụ cho bộ phận quay và cái phụ dùng cho xi lanh dầu cấp), hộp thủy lực và bộ lọc, tay cầm bơm, bình ngưng dầu, hộp điều khiển điện.
Máy khoan lõi thủy lực dưới lòng đất với HQ300m, NQ400m, BQ 500m V1 4

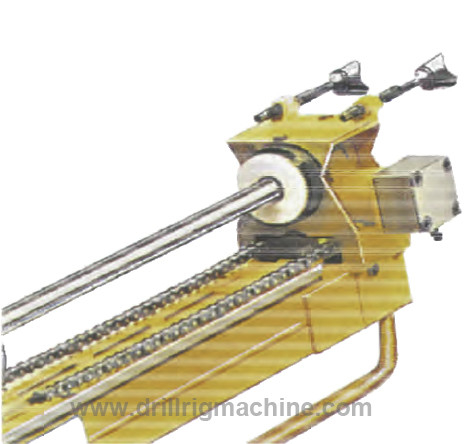

Thanh giữ thanh
Hành động kẹp của giá đỡ thanh truyền được đồng bộ hóa với mâm cặp thủy lực.Thiết bị bảo hiểm các hành động nắm chặt là cơ học nhưng nới lỏng các hành động này là bằng thủy lực.Ưu điểm chính của thiết kế này là giá đỡ thanh sẽ không bao giờ nới lỏng độ bám của nó trên dây khoan — ngay cả trong trường hợp áp suất dầu giảm bất ngờ, và đảm bảo an toàn khi khoan lên trên.
Máy khoan lõi thủy lực dưới lòng đất với HQ300m, NQ400m, BQ 500m V1 5
