Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy khoan lõi với độ sâu 600m BQ | Khoan răng: | 600m BQ 350m NQ |
|---|---|---|---|
| Đường kính tối đa: | PQ | Thiên thần khoan: | 45-90 ° |
| Ứng dụng: | Máy khoan lõi cho khoáng sản | Khung xe: | Bánh xích hoặc bánh xe |
| Làm nổi bật: | Máy khoan lõi loại V2 loại bánh xích,Máy khoan lõi loại bánh xích mỏng,Dụng cụ khoan lõi tường mỏng |
||

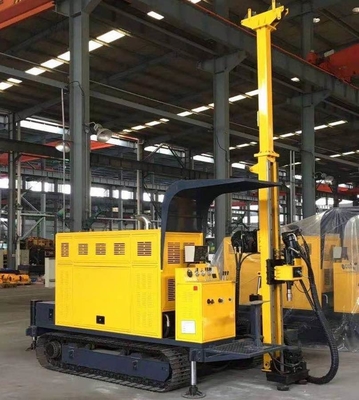

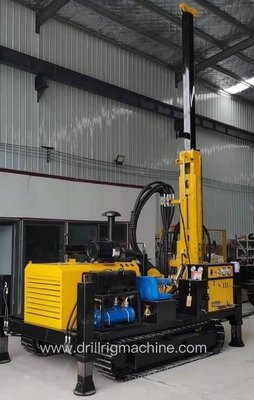

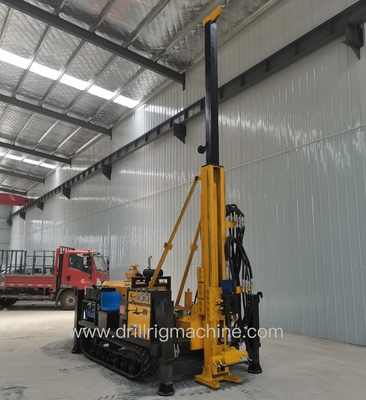

Máy khoan lõi có thể tháo rời bánh xích
I．Tổng quan chung
Giàn khoan cầm tay thủy lực hoàn toàn P350C là loại giàn nhẹ được thiết kế để thăm dò địa chất ở những khu vực xa xôi khó đi vào.Mô hình này có thể được di chuyển bằng bánh xích và cũng có thể được tháo rời theo đơn vị và bộ phận để vận chuyển dễ dàng.Nó chủ yếu phù hợp để khoan kim cương với kỹ thuật coring đường dây.Giàn khoan bao gồm bộ nguồn diesel, hệ thống thủy lực, bảng điều khiển, cột buồm, tời chính, tời kéo dây, đầu khoan, hệ thống cấp liệu, kẹp chân, v.v ... Giàn được dẫn động hoàn toàn bằng thủy lực cho tất cả các chức năng coring bề mặt của nó.Thiết kế kiểu phân hạch làm cho giàn có khả năng lắp ráp và khả năng tháo rời tốt, tạo điều kiện thuận lợi cho việc vận chuyển đến hầu hết các khu vực khó tiếp cận.Cấu trúc mạnh mẽ cộng với hệ thống điều khiển chính xác đảm bảo tỷ lệ thâm nhập cao và độ tin cậy vượt trội.
Ⅱ.Các tính năng kỹ thuật chính:
1. Mô hình đầu khoan và thủy lực đầy đủ.Vòng quay của đầu khoan được thực hiện với bốn máy bơm thủy lực được dẫn động bởi hai động cơ diesel;điều này cũng làm cho hệ thống xi lanh thủy lực nạp liệu nhận ra hành trình nạp đầy đủ của nó ở cả tốc độ cao hơn và tốc độ thấp hơn.
2. Với khả năng tháo dỡ tốt.Giàn khoan được áp dụng kiểu tách rời trong thiết kế, bao gồm bộ nguồn, thùng dầu thủy lực, bệ thao tác và cơ chế vận hành, tức là phần khoan.Vì vậy, chúng có trọng lượng nhẹ và có thể được vận chuyển bằng sức người hoặc sức mạnh của động vật.Giàn khoan có thể được ứng dụng và thực hiện trong không gian hẹp để khoan lỗ ở 45 ° －90 ° với khả năng thích ứng mạnh mẽ hơn.
3. Kỹ thuật mạnh mẽ khả năng thích ứng.Bên cạnh kỹ thuật khoan kim cương với kỹ thuật coring đường dây, nó là kỹ thuật mạnh mẽ khả năng thích ứng.Nó có thể áp dụng cho yêu cầu khoan và cấp liệu của bất kỳ tầng nào khác.
Các thông số chính:
| Động cơ diesel | Quyền lực | 76Kw |
| RPM định mức (Cài đặt gốc) | 2400rpm / phút | |
| Công suất khoan | BQ | 600m (1640ft) |
| NQ | 350m (1148ft) | |
| HQ | 120m (393ft) | |
| Đầu khoan | RPM | Hai ca / Thay đổi vô cấp 0-1200 RPM |
| Tối đaMô-men xoắn | 900 N · m (666lbf · ft) | |
| Tối đaKhả năng nâng của trục chính | 50 kN (11000 lbf) | |
| Tối đaNăng lượng cho ăn | 25 kN (5500 lbf) | |
| Bơm chính | Bơm thủy lực | Bơm thứ nhất:67LPM ở 25MPa |
| Piston có thể thay đổi hướng trục Bơm Triplex để dẫn động rôto, bơm bùn tời & kích nâng cấp. | Bơm thứ 2:43LPM ở 20MPa | |
| Với hệ thống cảm biến tải trọng. | Bơm thứ 3:30 LPM ở 20MPa | |
| Bơm thứ 4:7 LPM ở 20MPa | ||
| Công suất của Palăng chính | Lực nâng (dây đơn) | 20kN (4400lbf) (trống trống) |
| Tốc độ cẩu (dây đơn) | 84-165m / phút (trống trống) | |
| Đường kính dây thép | 14 mm (0,55 inch) | |
| Chiều dài dây thép | 30 m (98,42feet) | |
| Công suất của Palăng có dây | Lực nâng (dây đơn) | 800 Kg (1760lb) (trống rỗng) |
| Tốc độ cẩu (dây đơn) | 96-255m / phút (trống trống) | |
| Đường kính dây thép | 6 mm (0,23 inch) | |
| Chiều dài dây thép | 500 m (1640 bộ) | |
| Mast | Chiều cao cột | 5 m (16,4 bộ) |
| Góc điều chỉnh cột | 0 ° —90 ° | |
| Góc khoan | Giảm 45º theo phương ngang đến 90º theo phương dọc xuống | |
| Kéo thanh | 1,5m | |
| Cho ăn đột quỵ | 1800 mm (5,9ft) | |
| Bơm bùn | Gõ phím | Bơm pittông Triplex Plunger |
| Mô hình | BW100 | |
| Khác | Trọng lượng (loại nền tảng) | 1500 Kg (3306 lb) |
| Kích thước (L × W × H) | 3500 × 1500 × 1300mm | |
| (11,48 × 4,92 × 4,26ft) |
