Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Toàn bộ giàn khoan lõi kim cương thủy lực với bánh xích | Công suất khoan: | BQ-1000m NQ-700m HQ-500m |
|---|---|---|---|
| Công suất quay: | 4200 N · m (3098 lbf · ft) | Capactiy của Palăng chính: | Lực nâng (đơn / đôi) 19000 kg / 38000kg |
| Động cơ điện: | 132Kw (180 HP) | Di chuyển phong cách: | Trình thu thập thông tin |
| Điểm nổi bật: | drilling rig equipment,atlas copco drill rigs |
||
Giới thiệu chung

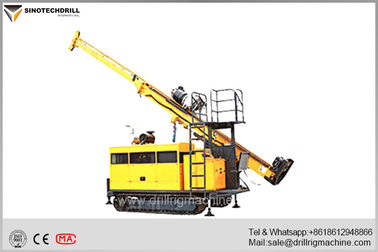

Giàn khoan bánh xích HYDX-5A mẫu khoan thủy lực hoàn toàn mới được phát triển với sự tham khảo các kỹ thuật tiên tiến của các thiết bị cùng loại trong và ngoài nước. Giàn khoan bánh xích có thiết kế hợp lý và hiệu suất vượt trội. Nó rất dễ dàng để hoạt động và bảo trì.
Tính năng đơn vị tổng thể:
Giàn khoan bánh xích thông qua lái xe thủy lực đầy đủ, đi du lịch với chính bánh xích. Đầu khoan được điều khiển bởi động cơ biến thiên có chức năng chuyển số cơ hai tốc độ, thay đổi tốc độ vô cấp với cấu trúc đơn giản và tiên tiến. Công cụ quay vòng được cung cấp và điều khiển với một hệ thống kết nối trục chính và xi lanh dầu với chuỗi. Hệ thống có chức năng, nếu thanh piston của xi lanh dầu di chuyển một khoảng cách nhất định, đầu khoan di chuyển sẽ tăng gấp đôi khoảng cách. Cột có thể được điều chỉnh trong phạm vi góc 0 đến 90 độ cho lỗ khoan của nó với trọng tâm thấp và độ ổn định tốt của tổng thể. Giàn khoan bánh xích cung cấp cho người vận hành một tầm nhìn đẹp và điều kiện làm việc rộng và thoải mái. Giàn khoan bánh xích thủy lực HYDX-5A trông khá đẹp trong cấu trúc tổng thể và thể hiện tư tưởng thiết kế của mọi người định hướng.
Ưu điểm:
(1) Hiệu suất đáng tin cậy
Dựa trên hướng dẫn mua các thiết bị phụ trợ quan trọng trên toàn thế giới, động cơ diesel, bơm thủy lực, van chính, động cơ, giảm tốc bánh xích và phụ tùng thủy lực quan trọng đều là những sản phẩm thương hiệu nổi tiếng trong và ngoài nước.
(2) Giàn khoan bánh xích hiệu quả cao
Với mô-men xoắn lớn, phân bổ đơn vị công suất cao và thiết kế cấu trúc hợp lý và phương pháp vận hành tiên tiến và chiều dài cần khoan 6 mét (19,7 feet), tất cả những điều này đảm bảo hiệu quả hoạt động và hiệu suất cao của máy khoan.
(3) Bảo vệ môi trường Máy khoan bánh xích thủy lực
Với mức xả ô nhiễm thấp hơn của động cơ diesel, thiết kế giảm tiếng ồn chuyên nghiệp, giàn khoan phù hợp cho hoạt động và hiệu suất đô thị.
(4) Giàn khoan tiết kiệm năng lượng
Áp dụng kỹ thuật điều khiển nhạy cảm với tải tiên tiến, giàn khoan đã giảm mức tiêu thụ điện năng và sinh nhiệt xuống mức thấp nhất.
Với đường viền thanh lịch, cấu trúc nhỏ gọn, hiệu suất đáng tin cậy và vận hành dễ dàng, nó nên là thiết bị ưu tiên được lựa chọn trong giàn khoan lõi thủy lực đầy đủ của thị trường trong nước hiện nay.
Lĩnh vực ứng dụng
Giàn khoan loại HYDX-5A chủ yếu được sử dụng để khoan dốc và khoan lỗ thẳng. Nó có thể được sử dụng để thăm dò và tìm kiếm địa chất, luyện kim, than, công nghiệp nuke, thủy văn và cho các lĩnh vực công nghiệp khác. Đây là một giàn khoan lõi bằng cách sử dụng chủ yếu các mũi kim cương và cacbua.
Thông số hiệu suất chính của HYDX-5A
Palăng
| Động cơ diesel | Mô hình | Cummins 6CTA8.3-C195 (tăng áp và làm mát bằng nước) |
| Dịch chuyển | 8.3L (2.19 gallon Mỹ) | |
| Quyền lực | 145kW (195 HP) | |
| Xếp hạng RPM (Cài đặt gốc) | 2200rpm | |
| Máy khoan bánh xích công suất khoan | BQ | 1500 m (4920 feet) |
| NQ | 1300 m (4264 feet) | |
| Trụ sở chính | 1000 m (3280 feet) | |
| PQ | 680 m (2230 feet) | |
| Đầu khoan | Động cơ quay | Động cơ thủy lực kép có thể tạo ra và có thể đảo ngược: SAUER-DANFOSS |
| Máy khoan bánh xích thủy lực RPM | Hai ca / Thay đổi vô cấp 0-1145 RPM | |
| Tỷ số | 1 8,776: 1 2 2,716: 1 | |
| Đầu mở | cách trượt ngang với ổ đĩa thủy lực | |
| Chuck thủy lực (PQ) | Mở bằng thủy lực, Kẹp lò xo đĩa, Loại thường giữ hướng trục Công suất 222 400 N | |
| Tối đa Máy khoan bánh xích thủy lực | 4650 N · m (3427 lbf · ft) | |
| Giữ đường kính | 121 mm (4,76 inch) | |
| Tối đa Sức nâng của trục chính | 150 kN (33720 lbf) | |
| Tối đa Cho ăn | 75 kN (16860 lbf) | |
| Gói bơm sơ cấp | Máy bơm Triplex biến thiên trục Pít-tông để điều khiển Xoay đầu khoan, Palăng chính, Bơm bùn & Tời dây. | Nhà sản xuất: Bơm thứ nhất DANFOSS: ở 25MPa Bơm thứ 3: 102 LPM ở 25MPa |
| Bể thủy lực | Sức chứa | 420 L (111 gallon Mỹ) |
| Tốc độ nâng (dây đơn) | 38-70m / phút (trống trần) | |
| Công suất chính | Lực nâng (dây đơn) | 77kN (17310 lbf) |
| Đường kính dây thép | 18 mm (0,71 inch) | |
| Chiều dài dây thép của máy khoan bánh xích thủy lực | 50 m (164 feet) | |
| Tốc độ nâng (dây đơn) | 164m / phút (trống trần) | |
| Công suất của dây tời | Lực nâng (dây đơn) | 12 kN (2698 lbf) (trống trần) |
| Đường kính dây thép | 6 mm (0,24 inch) | |
| Chiều dài dây thép | 1500 m (4920 feet) | |
| Chiều cao cột của giàn khoan bánh xích thủy lực | 11 m (36 feet) | |
| Cột điều chỉnh góc | 0 ° Mũi90 ° | |
| Góc khoan | 45 ° vòi90 ° | |
| Cho ăn đột quỵ | 3800 mm (150 inch) | |
| Đột quỵ trượt | 1500 mm (59 inch) | |
| Kéo thức ăn | 15000kg (33075 lb) | |
| Lực đẩy thức ăn | 7500kg (16538 lb) | |
| Thanh kéo | 3 m hoặc 6m (9,84feet hoặc 19,68feet) | |
| Bơm bùn | Kiểu | Pittông bơm pittông pittông |
| Mô hình | BW250 | |
| Cú đánh | 100mm (3,9 inch) | |
| Khối lượng đầu ra | 250.145, 90, 52 L / phút (66, 38, 24, 14 US gallon / phút) | |
| Áp suất xả | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi) | |
| Kẹp chân | Phạm vi kẹp | 55,5-117,5 mm (2,19-4,63 inch) qua lỗ Ф154mm (6.06 inch) |
| Khác | Cân nặng | 13000 Kg (28665 lb) |
| Kích thước (L × W × H) | 5600 × 2240 × 2650mm (220 × 88,2 × 104,3 inch) | |
| Cách vận chuyển | Bánh xích thép |
Các số liệu trong các bảng này đã được tính toán, dựa trên kinh nghiệm thực địa và có thể được dự kiến một cách hợp lý. Khả năng khoan thực tế sẽ phụ thuộc vào các công cụ và điều kiện giữ, kỹ thuật khoan và thiết bị được sử dụng.
